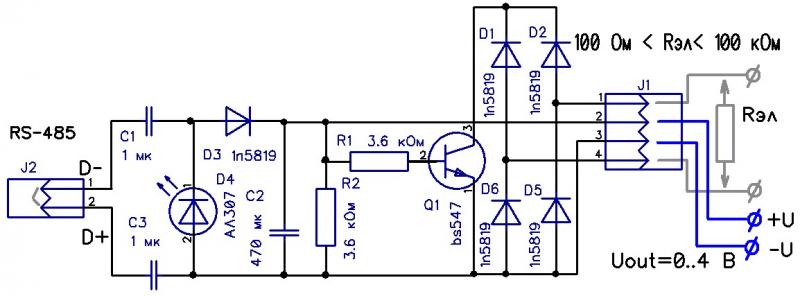

Схема с гальванической развязкой и программа для формирования калиброванных по внешнему измерительному прибору напряжений постоянного уровня в интервале 0…4 вольт. Формирователь уровня напряжения и электронного сопротивления предназначен для тестирования измерительных систем датчиков тока 4..20ма и систем токовой петли. Программа формирует напряжение методом передачи определенного набора кодов сигнала стандартного старт-стопного интерфейса RS485. . Схема гальванической развязки выполнена на конденсаторах. Формирование постоянного уровня напряжения из сигналов интерфейса RS485 так же выполняет конденсатор большой емкости. Для увеличения полезности схемы получаемое напряжение управляет и формирователем электронного сопротивления. Формируются значения электронных сопротивлений от 100 Ом до 100 кОм. Приведена исполняемая программа, которая содержит: 1 - текст программы, 2 - компилятор программы, 3 - схему формирователя. Это позволяет, как работать по задаче формирования постоянных уровней напряжения, так и провести модификацию программы под свои задачи.
|
|
|
Обновлена: 15.05.2019 (Добавлена: 25.03.2019)
Операционная система:
Windows 2000/XP/Vista/7/8/10
Язык интерфейса: Русский
Тип лицензии: ShareWare
Разработчик: Шабронов Андрей Анатольевич
Скачиваний за сегодня: 0
Скачиваний за неделю: 0
Скачиваний всего: 673
|
Скриншоты Формирователь напряжения на RS485 v2
