Многофункциональная САПР по разработке электронных печатных плат и схемотехнической документации для проектов любой сложности на всех этапах — от идеи до готового устройства. Включает Схемотехнику с поддержкой многостраничной и многоуровневой иерархии, Редактор плат с мощным автотрассировщиком (с поддержкой перемычек), удобной ручной разводкой, поддержкой дифференциальных пар, трассировкой высокоскоростных шин, а также модулем 3D предпросмотра и экспорта, редакторы компонентов и корпусов. Простой пользовательский интерфейс, разнообразные режимы ручной трассировки и многое другое. В Схемотехнике специальная верификация проверяет правильность соединений исходя из типов выводов компонентов и других факторов. В Редакторе Плат проверка правил трассировки (в том числе в режиме реального времени) сообщает об ошибках в зазорах между объектами и их размерами, а также проверяет допуски по длине высокочастотных сетей и дифференциальных пар по фазе. Каждая ошибка сопровождается детальными объяснениями, для исправления фазовых сдвигов в дифференциальных парах и несоответствия длин доступен инструмент создания меандров. Целостностью сетей занимается отдельная верификация. Программа экспортирует Gerber, ODB++, Gerber X2, DXF, N/C Drill, IPC-D-356A, Pick & Place файлы для производства и предоставляет бесплатную поддержку пользователей. Библиотеки содержат более 140 тыс. компонентов. Импорт/экспорт файлов из P-CAD, Eagle, Altium, PADS, OrCAD, списков соединений ("нетлистов") самых разнообразных форматов, в том числе SPICE и многих других вспомогательных файлов. Версия на 1000 выводов распространяется бесплатно для некоммерческого использования (напишите нам чтобы получить код активации).
|
|
|
Обновлена: 13.06.2017 (Добавлена: 22.05.2009)
Операционная система:
Windows 2000/XP/Vista/7/8/10
Язык интерфейса: Многоязычный (в т.ч. Русский)
Тип лицензии: FreeWare
Разработчик: Novarm, Ltd.
Скачиваний за сегодня: 0
Скачиваний за неделю: 0
Скачиваний всего: 7,171
|

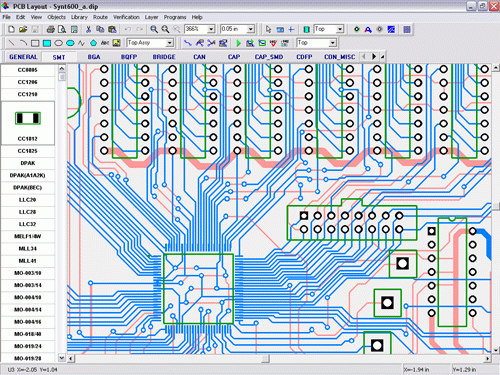

Скриншоты DipTrace Free 3.1
