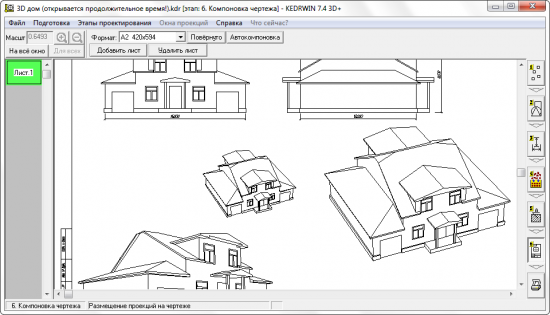

Программа KEDRWIN версии 5 предназначена для подготовки в соответствии с ЕСКД чертежей широкого профиля и распечатки их на обычных струйных и лазерных принтерах. Программа полностью самостоятельна, не является надстройкой над какой-либо системой. Авторские права защищены.
Программа имеет свои особенности, отличающие её от традиционных методов автоматизации проектирования:
1) применимость, как для машиностроительных чертежей, так и для архитектурно-строительных проектов;
2) раздельный ввод графики и размерных параметров, полная размерная параметризация, отсутствие необходимости работать с координатами;
3) параметризация через встроенный язык моделирования, близкий к языку БЭЙСИК;
4) работа с таблицами (спецификации в том числе): подготовка и хранение таблиц в текстовом виде, сортировка строк, экспорт-импорт, подготовка шаблонов для графического отображения, генерация таблиц для отображения на чертеже;
5) генерация сетки осей для строительных планов;
6) простота ввода графики, размеров и элементов оформления (текстов, различных штриховок, обозначений шероховатостей, допусков формы и расположения поверхностей, обозначения сечений, многообразных выносок, полей основной надписи) как новых, так и клонированных;
7) работа с "брусковыми" элементами графики ("бруски" вокруг прямых линий, окружностей, дуг окружностей, плавных кривых, волнистых линий, эллипсов и дуг эллипсов), объединение "брусков" в общие группы без пересечения образующих, использование в качестве непрозрачных "экранов" для других линий чертежа;
8) использование эскизных образов и фотографий для обрисовки изображений проекций, непосредственное управление сканером для ввода "ручных" эскизов проекций чертежа;
9) чёткое разделение процесса создания чертежа на этапы, вследствие чего упрощение диалога;
10) автоматическое размещение размеров, автоматическое формирование контуров областей штриховки, автоматическая компоновка чертежа;
11) функции скрытия невидимых линий и исполнения разрывов на протяжённых частях проекции;
12) работа с многолистовыми документами;
13) экспорт-импорт графических объектов с применением формата dxf, который используют такие системы, как AutoCAD, ArchiCAD и CorelDRAW!
